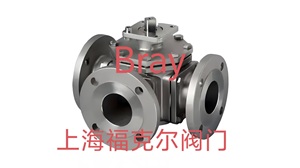

产品名称：美国BRAY博雷三通球阀编 号：224020-347
型 号：（MPT/MPC/MPS/MPB/MPF）
更新时间：2025.11.16
出品单位：福克尔阀门(上海)有限公司
美国BRAY博雷三通球阀 Bray 博雷多端口球阀 MPF技术规格尺寸范围 150 级：1/2″至 12″ (13mm 至 305mm), 300 级：1/2″至 6″ (13mm 至 152mm) 阀体材料 不锈钢、碳钢温度范围 -25°F 至 500°F 阀杆材料 316 不锈钢最大许用操作压力 ASME 150：SS 275/WCB 285 psi、ASME 300：SS 720/WCB 740 psi 阀座材料 TFM 密封等级 零泄漏 球体材质 不锈钢阀体类型 紧凑型标准端口、块式全端口 设计标准 ASME 16.34 端部连接 ASME B16.5 标准法兰连接 测试标准 ASME B16.34，所有阀门阀杆和阀座均在发货前经过 100 psi 气体闭合测试以保证气泡级完整性，29″ Hg 真空应用端口 全 3-通和 4-通，搭配 L、T 和 LL 端口 结构长度 制造商标准应用 管路介质混合或共混、流转向、流旁通、直接流入或流出储罐、密封来自不同方向的流 博雷阀门多端口球阀特点和优势 Bray 博雷Flow Tek Multi-port 系列多端口球阀提供 3 通和 4 通流量控制。多端口系列阀门提供两种不同的阀体类型，紧凑型标准端口和块式全端口。标准端口阀门提供 NPT 螺纹式和快速夹紧端部连接。全通经阀门提供 NPT 螺纹式、快速夹紧、承插或对头焊接、以及法兰式端部连接。可在一个阀门上混合端部连接。不同型号之间的许多部件可以完全互换。经济高效的多端口系列球阀在一个阀门中整合了多向控制和关断功能。避免重复安装阀门，无需额外的断流阀。 测试根据 ASME B16.34 进行了测试 29″ Hg 真空应用阀杆采用防吹出设计，确保最高的安全性，符合 ASME B16.34 规范阀门符合 CE 要求博雷阀门多端口球阀特征 **阀杆填料：**Multiport 系列 1/4″ – 4″阀门均采用动负载阀杆填料装置，确保可靠的阀杆填料。通过采用 Belleville 垫圈，阀杆填料可自动调整，以补偿温度变化和正常磨损。6″- 12″阀门使用独立的填料函盖，可在阀门使用过程中轻松调节。1/4″- 2″阀门还提供主阀杆填料和二级阀杆填料。主密封为止推垫圈和 O 型圈组件。可调阀杆填料在阀杆上部轴颈区域的阀杆与阀体之间形成二级密封。 **四阀座设计：**作为标准配置，Multiport 系列阀门还配有一个额外的第四阀座。此阀座独立密封，可防止腔体区域泄漏并保持球体正确对齐。增加的这一阀座将双向控制和关闭功能整合在同一阀门中，在 T 形和 L 形端口球体中均设有 OFF 位置。Flow-Tek 阀座设计可确保双向气泡级密封和低工作扭矩。 **阀座选择：**提供一系列阀座材料，可满足大多数应用的需求。TFM 为阀座标配材料。其他选择包括 RPTFE、PTFE、UHMWPE 和 Tek-Fil®（碳/石墨填充 TFM）。Tek-Fil® 阀座在高温、高循环和蒸汽应用中提供更小扭矩。 **互换性：**相同尺寸阀门的不同型号之间的许多零件都可以互换，包括球体、阀杆、阀座以及阀杆和阀杆填料。 **腔体填料：**Multiport 230/240 和 150/300 型号阀门提供自选腔体填料。腔体填料可降低因管路介质流体滞留在球体与阀体壁之间的空隙而导致介质污染的可能性。 **安全安装：**整体铸造的上法兰可确保执行机构的正确安装。在阀门处于满负荷压力条件下，可轻易而安全地拆卸执行机构装置。安装法兰按照 ISO 5211 标准设计，可实现直接嵌入安装。通过调换行程限位销螺栓在安装法兰上的位置，标准阀门可实现所有流量模式。 **球体/阀杆：**球体与阀杆的连接设计可确保正确连接。1/4″- 2″阀门的阀杆采用销钉固定，21/2″ – 12″的阀杆与球体为一体式，采用耳轴支架。所有阀杆均提供防吹出保护。球体经过精密机加工和镜面抛光，以保证气泡级密封并减小操作扭矩。Flow-Tek 球体边缘采用机械加工，减少阀座磨损，进而延长使用寿命。 博雷阀门多端口球阀阀门安装： 处理：为确保安全，用户必须用双手操作阀门使阀门的重量在两者处均匀分布结束。如果使用葫芦来提升大型阀门，用户必须使确保葫芦足够坚固，可以支撑重量阀。清洁清洗：为防止损坏座椅和球面，用户必须在以下情况下检查阀门是否有污垢、毛刺和焊接残留物安装。虽然所有的阀门都被清洁和装袋在交货之前，如果由于某些不可预见的情况，阀门在运输过程中被弄脏，用户必须安装前清洁阀门。用户可以清理通过水、蒸汽或加压空气阀门。流向：我们的阀门是双向的，意思是上游或下游可能位于阀门的任一端。位置和重量：支撑阀门的重量必须由以下装置适当支撑表示连接管道以外的其他值。阀端连接和管道形成一个整体密封区。如果阀门的重量完全分配到接头区域，阀门将失效并导致泄漏。螺纹端阀的安装（MPT230）：a.一个。使用常规密封胶，如大麻芯、特氟龙、等。b.使用扳手并在六角端施加力仅阀门。将力施加到阀门的其他区域可能会严重损坏阀门。c. 用于螺纹端阀的应用现场反焊，阀门必须拆卸根据焊接端阀的说明。系统水压试验:在交货之前，我们的阀门经过 1.5 倍的测试环境温度下部分打开位置的允许压力。安装后，管道可能是经受系统试验压力不超过 1.5 倍额定压力。博雷阀门多端口球阀阀门操作 球阀流程图我们的多端口球阀可以配置成许多根据客户的应用选择不同的选项。指到本 IOM 手册的最后一页，了解所有可能的流程模式。 手动操作 a. 阀门流路由顶部的标记指示球阀杆。 b.最后一页上的插图显示了标准阀门装运时的位置。 自动操作 a.在执行器安装之前，请检查流量阀门的路径，如顶部的标记所示球阀杆，如最后一页。 b.执行器安装后，应检查阀门阀杆对中。将导致轴向不对中在高操作扭矩和不必要的磨损下阀杆密 博雷阀门多端口球阀标准应用管路介质的混合或共混将介质分流至不同位置使介质流绕过过滤器、计量表、换热器等直接流出或流入储罐关断来自不同位置的介质。
